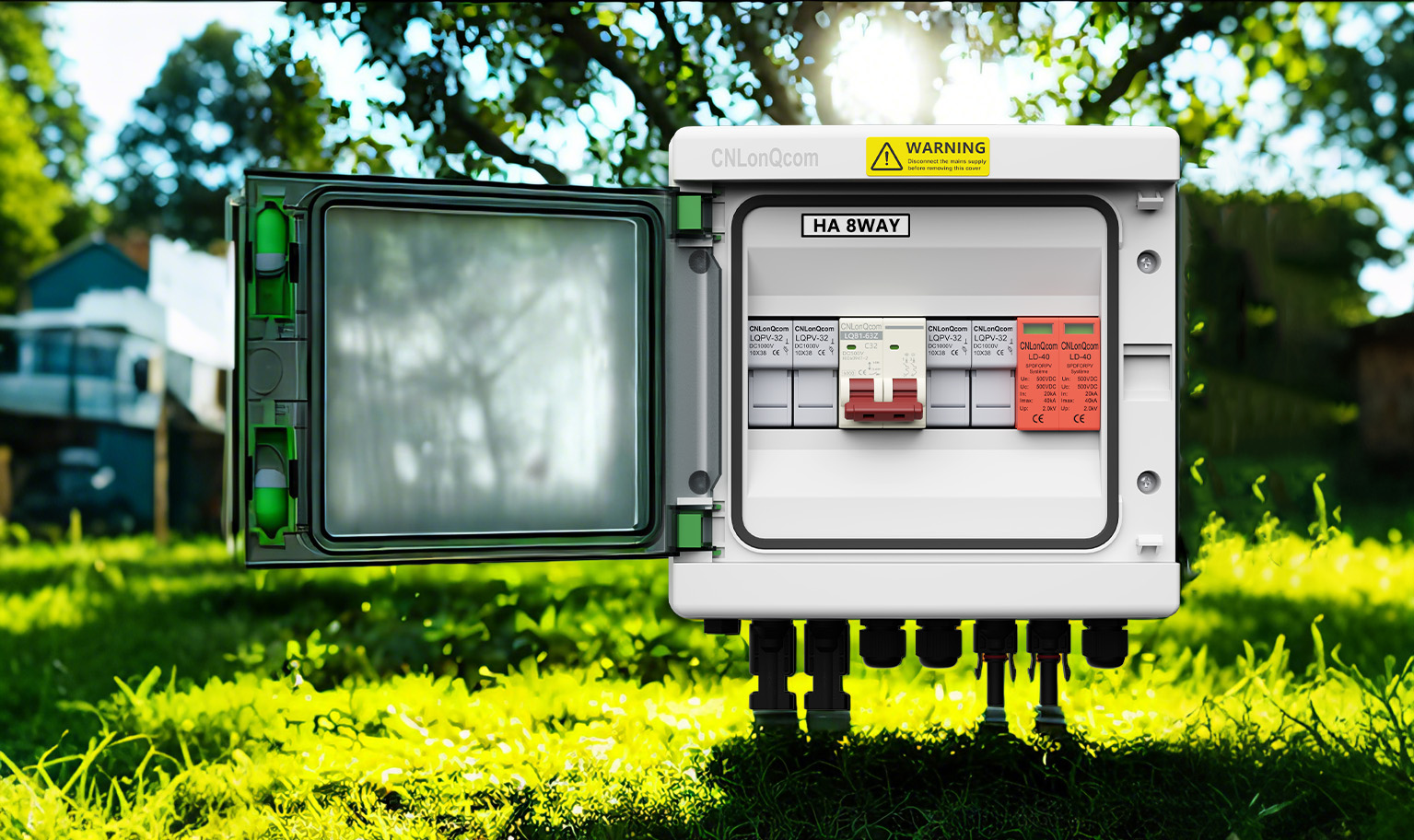

Box PV Combiner: el "despachador de energía" de los sistemas solares

La caja del combinador PV es uno de los componentes clave en un sistema solar fotovoltaico. Se usa principalmente para recopilar la corriente de múltiples cadenas fotovoltaicas y transmitirla a través de un solo cable principal al inversor. Sirve no solo como un "centro" para la distribución de energía, sino que también juega un papel crucial en la protección de la seguridad del sistema.

1. Funciones principales de una caja de combinador PV

(1) Colección actual

Combina la corriente de múltiples cadenas fotovoltaicas, reduciendo el número de cables y simplificando la estructura del sistema.

(2) Protección contra sobrecorriente

Usa fusibles (LQPV-32/LQPV-32X) o interruptores de circuito (LQB1-63Z/12z) para evitar daños causados ​​por circuitos excesivos o cortos.

(3) Protección de rayos

Equipado con dispositivos de protección de sobretensiones incorporados (LD-40 2P/3p) Para evitar daños por rayos.

(4) función de monitoreo

Monitorea parámetros como la corriente y el voltaje en tiempo real, lo que ayuda a los usuarios a comprender el estado operativo del sistema.

2. Componentes principales de una caja de combinador fotovoltaico

(1) fusibles (LQPV-32/LQPV-32X) o interruptores de circuitos (LQB1-63Z/12z)

Utilizado para la protección contra sobrecorriente, cortando automáticamente el circuito cuando la corriente excede el valor nominal.

(2) Surge de dispositivos protectores (LD-40 2P/3P)

Evitar daños por rayos o sobretensiones de voltaje.

(3) diodos de aislamiento (Diodo MC4)

Evite el flujo de corriente inversa, protegiendo los módulos fotovoltaicos.

(4) Monitoreo de dispositivos

Monitoree los parámetros como la corriente, el voltaje y la potencia. Algunas cajas de combinadores de alta gama también admiten monitoreo remoto.

3. ¿Cómo elegir una caja de combinador PV?

(1) Número de entradas

Elija basado en el número de cadenas fotovoltaicas, como 2 vías, 5 vías, etc.

(2) corriente nominal y voltaje

Haga coincidir los requisitos de corriente y voltaje del sistema.

(3) Calificación de protección

Elija un producto con una calificación IP65 o más alta para soportar condiciones al aire libre como el viento y la lluvia.

4. Cómo instalar una caja de combinador PV

(1) Encuentre una ubicación bien ventilada y de fácil acceso para montar la caja de combinadores.

(2) Conecte el cable de conexión a tierra para garantizar la seguridad.

(3) Conecte los cables de cadena PV a la caja del combinador y vinculélos a los fusibles o disyuntores.

(4) Conecte el cable principal al inversor.

(5) Verifique todas las conexiones y pruebe la operación del sistema.

5. Mantenimiento regular para la caja de combinadores

(1) Verifique si los fusibles o disyuntores funcionan correctamente.

(2) Limpie el polvo y los desechos para garantizar la disipación de calor adecuada.

(3) Inspeccione las conexiones de cable para obtener la solidez o la corrosión.

(4) Pruebe el estado de los dispositivos protectores de aumento.

En uso y mantenimiento normales, una caja de combinador fotovoltaico de alta calidad puede durar 10-20 años. Sin embargo, su vida útil real depende de las condiciones ambientales (por ejemplo, temperatura, humedad) y prácticas de mantenimiento.

6. Alta seguridad de las cajas de combinadores fotovoltaicos

Las cajas de combinadores fotovoltaicos de alta calidad cuentan con protección contra sobrecorriente, protección del rayo y diseños impermeables, asegurando una alta seguridad. Sin embargo, los productos de baja calidad o la instalación inadecuada pueden provocar incendios o daños en el equipo. Por lo tanto, es esencial elegir un fabricante de buena reputación como CNLONQCOM. Con diez años de experiencia en la industria fotovoltaica, ofrecemos tecnología avanzada y un servicio posterior confiable para salvaguardar su seguridad eléctrica.

Conclusión

Aunque las cajas de combinador PV pueden no ser tan notables como los módulos PV o los inversores, juegan un papel indispensable en el sistema. Ya sea que se trate de un pequeño sistema en la azotea para casas o una planta de energía solar a gran escala, la caja de combinadores es crucial para garantizar una transmisión de energía eficiente y una operación segura.

¡Elija CNLONQCOM para la fiabilidad y la tranquilidad! ¡Trabajemos juntos para proteger el futuro de la energía verde!
