La "puerta de seguridad" en los sistemas fotovoltaicos: el papel crítico de los interruptores de desconexión

En la "familia" de los sistemas de generación de energía fotovoltaica, existe un tutor silencioso: el interruptor de desconexión. Aunque discreto, este componente es crucial para garantizar un funcionamiento seguro del sistema. Exploremos la importancia de este "tutor de seguridad" vital.

Desconectar el interruptor: La puerta de seguridad de los sistemas de energía

Un interruptor de desconexión, como su nombre indica, es un dispositivo de conmutación utilizado para aislar los circuitos. Sus características clave incluyen:

(1) Puntos de ruptura visibles

(2) No hay capacidad de extinción de arco (estrictamente prohibida para la operación de carga)

(3) Función primaria de proporcionar protección de aislamiento eléctrico

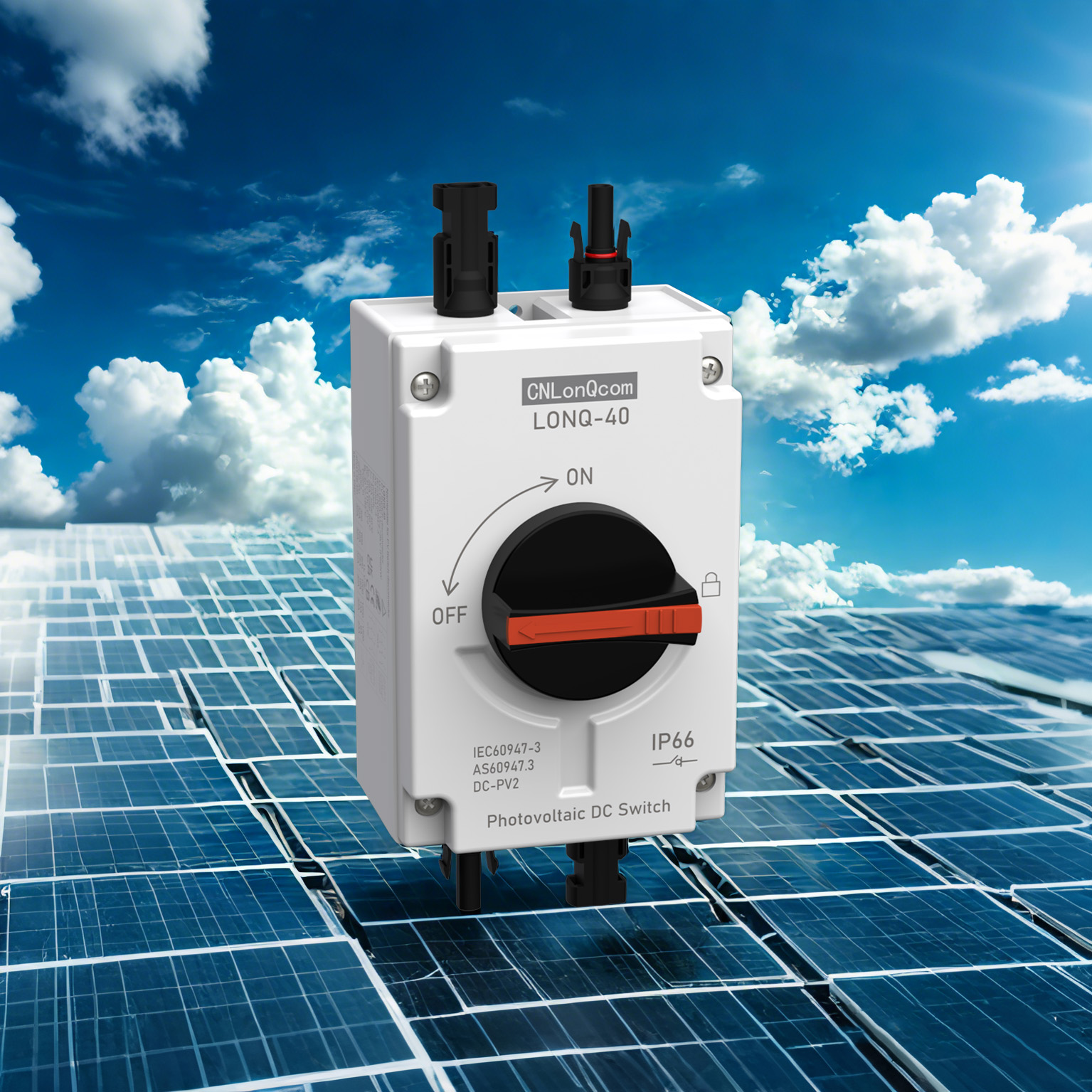

Características especiales de interruptores de desconexión fotovoltaica

Los sistemas fotovoltaicos requieren interruptores de desconexión especializados que difieran significativamente de los interruptores convencionales:

Diseño específico de DC:

Los sistemas fotovoltaicos generan corriente continua, donde los arcos de CC son más difíciles de extinguir que los arcos de CA, lo que requiere consideraciones de diseño especiales.

Calificaciones de voltaje más altas:

Mientras que los sistemas de CA domésticos operan a 220V, los sistemas fotovoltaicos pueden alcanzar 600V o incluso 1500V.

Protección dual:

Por lo general, requiere la desconexión simultánea de los polos positivos y negativos para garantizar un aislamiento completo.

Resistencia meteorológica:

Cuenta con recintos impermeables IP67 para resistir entornos al aire libre duros, con materiales de PA que resisten efectivamente la radiación UV, las altas temperaturas y la humedad.

Cuatro razones esenciales para instalar interruptores de desconexión en sistemas fotovoltaicos

(1) Requisito de mantenimiento de seguridad:

Los módulos fotovoltaicos generan continuamente potencia cuando se exponen a la luz, lo que hace que los interruptores de desconexión sean esenciales para el aislamiento de potencia completo.

(2) Protección de arco de CC:

Los interruptores de desconexión profesional pueden controlar la duración del arco dentro de los 2 m.

(3) Necesidades de mantenimiento del sistema:

Las operaciones de mantenimiento del inversor y expansión del sistema requieren un aislamiento de energía completo garantizado.

(4) Mandato regulatorio:

Los estándares internacionales como IEC 60947-3 requieren explícitamente la instalación.

Normas de instalación profesional

(1) Requisitos de ubicación de instalación:

Terminal de entrada de DC de inversores (obligatorio)

Terminal de salida de cuadros combinadores (recomendado)

Dentro de ≤3 metros de inversores (requisito estándar)

(2) Proceso de instalación estandarizado:

① Confirme el encendido completo del sistema

② Seleccione ubicaciones de instalación bien ventiladas

③ Implementar instalación vertical (inclinación ≤5 °)

④ Use conectores MC4 específicos de PV

⑤ Apriete los terminales al par especificado (típicamente 4-5n · m)

⑥ Instale anillos de sellado a prueba de polvo e impermeables

Consideraciones de operación de seguridad

(1) Normas de operación:

Debe usar herramientas aisladas

Usar guantes aislados de 1000V durante la operación

Desconectar el lado de CA antes del lado de DC

(2) Requisitos de mantenimiento:

Pruebas de operación mecánica mensual

Inspecciones de condición de contacto trimestral

Mediciones anuales de resistencia de contacto (<50mΩ)

(3) Criterios de selección:

Clasificación de voltaje ≥1.25 × Voltaje del sistema

Calificación actual ≥1.56 × ISC

Debe tener certificación TUV/UL/VDE

Preguntas frecuentes

P: ¿Se pueden usar interruptores regulares?

A: ¡Absolutamente no! Los interruptores convencionales no pueden interrumpir de manera confiable la corriente de CC y pueden causar fácilmente fallas de arco.

P: ¿Los interruptores de desconexión necesitan operación diaria?

R: No. Sirven principalmente como dispositivos de respaldo de seguridad y solo deben operarse cuando sea necesario.

P: ¿Cuántos interruptores de desconexión necesita un sistema?

A: Como mínimo, uno en la entrada del inversor; Los sistemas más grandes deberían agregarlos en las cajas de combinadores.

Conclusión

Los interruptores de desconexión fotovoltaica funcionan, como los fusibles del hogar, discreto en la operación diaria pero potencialmente ahorro de vida y propiedad en momentos críticos. Tres elementos son indispensables: productos de calidad, instalación estandarizada e inspecciones regulares. Recuerde: en los sistemas fotovoltaicos, la seguridad siempre debe ser lo primero!

Para aquellos que planean sistemas fotovoltaicos o con preocupaciones de seguridad sobre las instalaciones existentes, CNLONQCOM proporciona una consulta experta para equipar su sistema con "puertas de seguridad" confiables. ¡El uso seguro de electricidad comienza con la elección del interruptor de desconexión correcto!
