Caja de combinador PV: guía completa de componentes e instalación

Primero, ¿cuál es la caja de unión fotovoltaica?

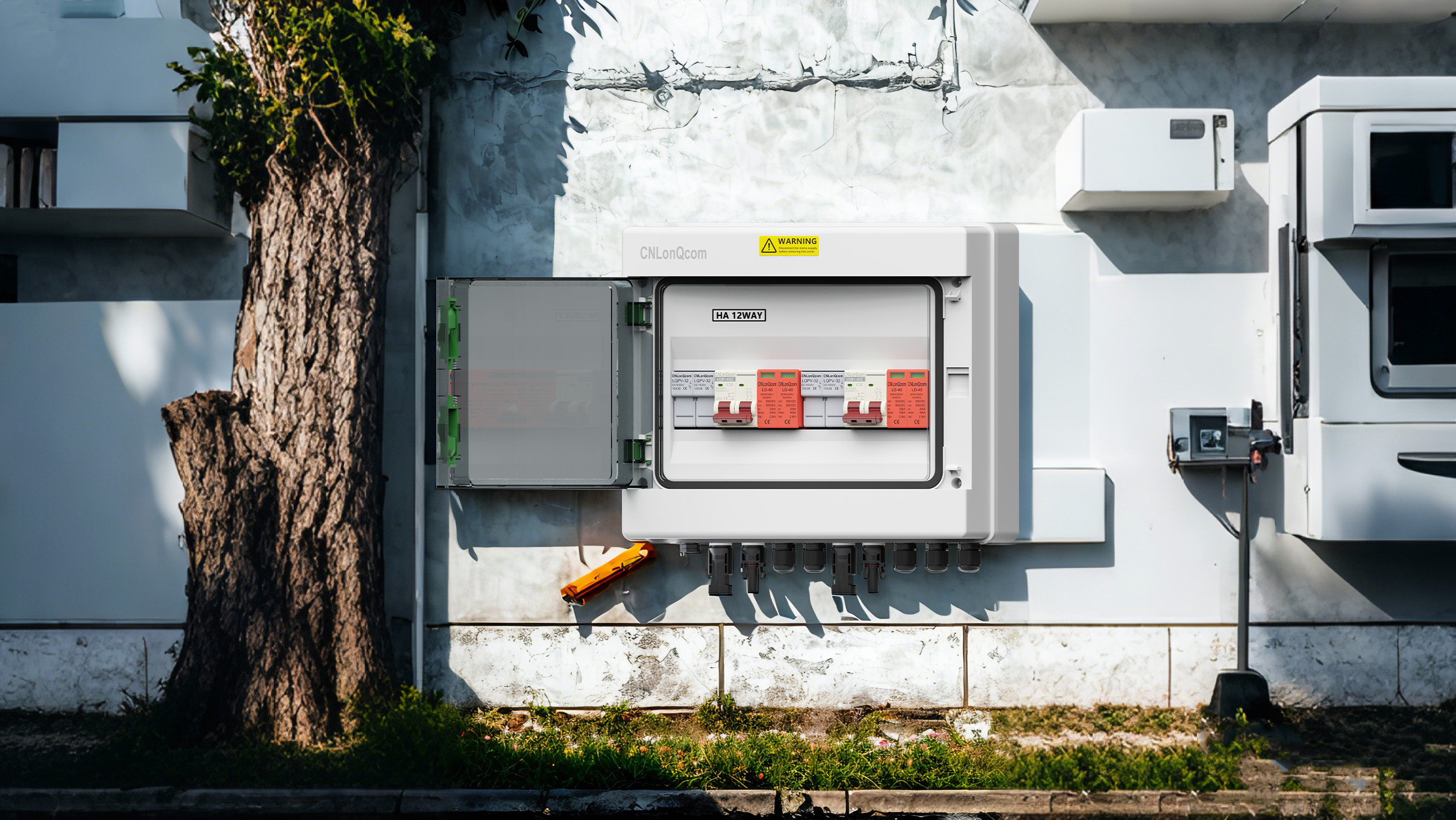

Caja de combinador fotovoltaico(Caja del combinador PV) es el equipo eléctrico clave del sistema de generación de energía solar, utilizado principalmente para la corriente continua centralizada de las series fotovoltaicas, y proporciona sobre la protección contra sobrecorriente, la protección del rayo y otras funciones de protección para garantizar la operación segura y eficiente de la central eléctrica.

Segundo, la composición de la caja de unión fotovoltaica

Componentes centrales:

Terminal de entrada: conecte múltiples módulos fotovoltaicos (por ejemplo, 6-16 módulos fotovoltaicos, cada uno de los cuales admite 10A-15A).

Fusibles/disyuntores: Proteja cada cadena del daño por sobrecorriente (comúnmente especificaciones DC1000V/20A).

Módulo de protección de rayos: Protector SPD Surge (capacidad de descarga de 40ka).

Piezas auxiliares:

Interruptor de aislamiento de DC: Circuito de corte de emergencia.

Alcibatoría impermeable: Grado de protección IP65, adecuado para un entorno al aire libre.

Tercero, Pasos de instalación y cableado

1. Preparación antes de la instalación:

Confirme la posición de instalación (cerca de la matriz fotovoltaica y lejos de la luz solar directa).

Verifique el terminal de tierra del contenedor (resistencia al suelo ≤4Ω).

2. Proceso de cableado:

Entrada de cadena de grupo:

Conecte el terminal correspondiente por polaridad (+/-) para garantizar que el voltaje de cada terminal sea consistente.

Asegure el conector MC4 para evitar el calentamiento virtual.

Fin de salida:

Conéctese al terminal de entrada de CC del inversor (área transversal de cable ≥4 mm²).

Grounding de protección del rayo:

El cable de tierra SPD (≥6 mm²) se conecta a la barra de tierra.

3. Prueba de energía:

Mida el voltaje del circuito abierto (coincida con el rango de entrada del inversor).

Verifique si los datos de monitoreo inteligente se transmiten correctamente.

4. Precauciones

Especificaciones de seguridad:

Use guantes de aislamiento durante la operación. No trabajes con Live.

Si el lado de DC tiene un alto voltaje (600V a 1500V), debe establecer una etiqueta de advertencia.

Sugerencias de mantenimiento:

Limpie la caja regularmente y marque el estado del fusible.

Pruebe la efectividad del módulo SPD antes de la temporada de tormentas eléctricas.

Cinco, sugerencias de selección

Dependiendo del tamaño de la central eléctrica:

Pequeño hogar: entrada 6-8, función integrada de protección básica.

Potencia industrial y comercial: 12-16, con monitoreo inteligente y comunicación remota.

¡Elija cajas de autobuses certificadas TUV/IEC, como productos de la serie CNLONQCOM, para garantizar 25 años de protección a largo plazo!

La caja de unión fotovoltaica es el "centro de seguridad" de la estación de energía, y la instalación y el mantenimiento correctos pueden mejorar significativamente la eficiencia de generación de energía. Si necesita recomendaciones de modelo específicas o soluciones técnicas, ¡no dude en consultar a CNLONQCOM!
