El papel crítico de los interruptores de circuitos en los sistemas fotovoltaicos

Con la creciente demanda global de energía renovable, los sistemas de generación de energía fotovoltaica (solar) se han adoptado ampliamente debido a su naturaleza limpia y sostenible. En los sistemas fotovoltaicos, la seguridad eléctrica es de suma importancia, y los interruptores de circuitos, como dispositivos de protección clave, juegan un papel indispensable para garantizar un funcionamiento estable y prevenir fallas eléctricas. Este artículo explora la importancia, las funciones y los criterios de selección de los interruptores de circuitos en los sistemas fotovoltaicos.

1. El papel de los interruptores de circuitos en los sistemas fotovoltaicos

1.1 Protección contra sobrecarga

Durante la operación, los sistemas fotovoltaicos pueden experimentar la corriente que excede los valores calificados debido a factores como fluctuaciones en la intensidad de la luz solar, los componentes de envejecimiento o los cambios de carga repentina. Los interruptores de circuitos pueden detectar tales condiciones de sobrecarga e interrumpir rápidamente el circuito, evitando el sobrecalentamiento del cable, el daño del equipo o incluso los riesgos de incendio.

1.2 Protección de cortocircuito

Los cortocircuitos en los sistemas fotovoltaicos pueden resultar de daños a aislamiento, errores de cableado o falla del equipo, con corrientes de cortocircuito que alcanzan varias veces o incluso docenas de veces la corriente normal. Los interruptores de circuitos pueden desconectar el circuito dentro de los milisegundos, protegiendo los componentes del sistema (por ejemplo, inversores, baterías, módulos fotovoltaicos) por daños.

1.3 Seguridad de aislamiento y mantenimiento

Durante el mantenimiento o la inspección del sistema, los interruptores de circuitos sirven como interruptores manuales para cortar el circuito, asegurando la seguridad del operador. También proporcionan un punto de desconexión claro para el diagnóstico de fallas.

1.4 Protección para circuitos de CC y AC

Los sistemas fotovoltaicos consisten en un lado de CC (paneles solares a los inversores) y un lado de CA (inversores a la cuadrícula o cargas). Dado que DC carece de un punto de cruce cero, la extinción de ARC es más desafiante que con AC. Por lo tanto, los interruptores de circuitos de CC requieren un diseño especial, mientras que los interruptores de circuitos de CA se utilizan principalmente para salidas de inversores y protección de conexión a la red.

2. Consideraciones clave para seleccionar interruptores de circuitos en sistemas fotovoltaicos

2.1 Voltaje y corriente nominal

El voltaje nominal del interruptor del circuito debe exceder el voltaje de funcionamiento máximo del sistema fotovoltaico (por ejemplo, sistemas de CC de 1000V o 1500V).

La corriente nominal debe ser ligeramente más alta que la corriente continua máxima del sistema, teniendo en cuenta los factores de temperatura y ambientales.

2.2 Diferencias entre los interruptores de circuitos de CC y CA

Los interruptores de circuito de CC: requieren capacidades de extinción de arco más fuertes para manejar los arcos de CC persistentes.

Circuitadores de CA: se usa en el lado de salida del inversor y debe cumplir con los estándares de interconexión de la cuadrícula.

2.3 Capacidad de ruptura

Los sistemas fotovoltaicos pueden generar altas corrientes durante los cortocircuitos. La capacidad de ruptura del interruptor del circuito (por ejemplo, 10ka, 20ka) debe ser suficiente para interrumpir de manera segura las corrientes de fallas.

2.4 Adaptabilidad ambiental

Dado que los sistemas fotovoltaicos generalmente están instalados al aire libre, los disyuntores deben presentar diseños a prueba de polvo, impermeables y resistentes a la alta temperatura para la confiabilidad a largo plazo.

3. Tipos comunes de disyunadores

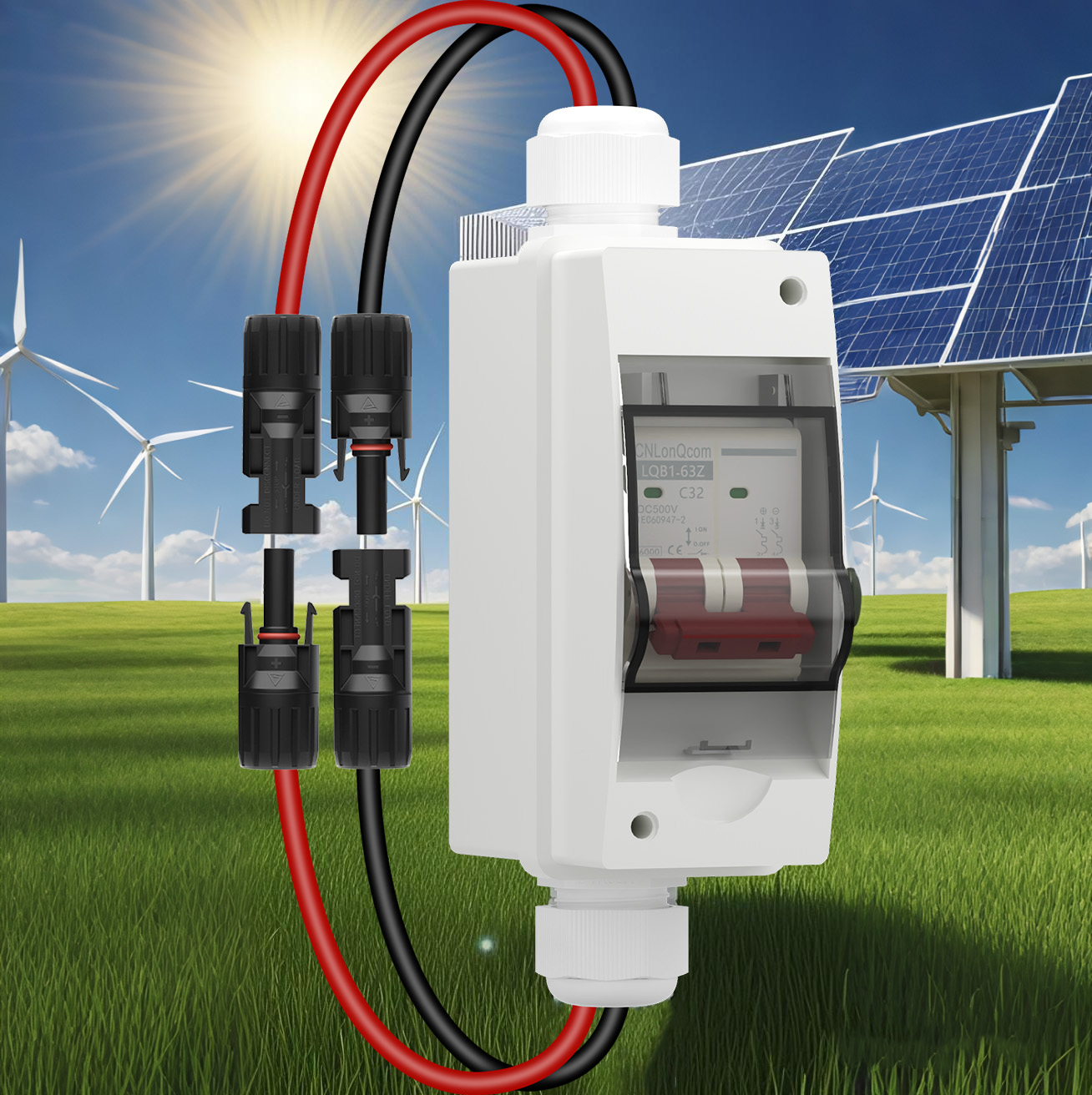

3.1 interruptores de circuitos de CC

Utilizado para matrices solares y entradas de inversores, como interruptores de circuitos en miniatura (MCB), fusibles o interruptores de circuitos PV DC especializados.

Algunos modelos incluyen protección contra la polaridad inversa para evitar corrientes contra retrasos.

3.2 interruptores de circuito de CA

Aplicado en el lado de salida del inversor, como interruptores de circuitos de caja moldeados (MCCBS) o disyuntores de aire (ACB).

Debe cumplir con los estándares de certificación como UL o IEC.

4. Causas comunes de las fallas del interruptor de circuito y las medidas preventivas

4.1 Relaje molesto

Causas: sobrecargas, cortocircuitos, selección inadecuada o envejecimiento.

Soluciones: tamaño adecuado, pruebas regulares y evitar la sobrecarga.

4.2 Erosión de contacto

Causas: conmutación frecuente, mal contacto o arco.

Soluciones: use interruptores de circuitos de alta calidad y minimice las operaciones innecesarias.

4.3 Impacto ambiental

Causas: altas temperaturas, humedad o rendimiento de degradación del polvo.

Soluciones: seleccione interruptores de circuitos con calificaciones de protección más altas (por ejemplo, IP65) y realice un mantenimiento de rutina.

5. Conclusión

Los interruptores de circuitos no son solo barreras protectores para los sistemas fotovoltaicos, sino también componentes críticos que garantizan una operación segura y estable. La selección adecuada, la instalación correcta y el mantenimiento regular pueden reducir significativamente los riesgos eléctricos, extender la vida útil del equipo y mejorar la eficiencia general del sistema. A medida que avanza la tecnología fotovoltaica, los interruptores de circuitos futuros evolucionarán hacia un mayor rendimiento y funcionalidades más inteligentes, proporcionando salvaguardas más fuertes para los sistemas de energía renovable.
