Comprensión de los disyuntores de caja moldeada (MCCB): los "guardianes" de la seguridad de los circuitos eléctricos

En los sistemas de distribución de energía de bajo voltaje, existe un dispositivo clave que salvaguarda silenciosamente la seguridad del circuito: elDisyuntor de caja moldeada(MCCB). A diferencia de los grandes motores que funcionan con un rugido o de instrumentos de precisión que llaman la atención, el MCCB se ha convertido en un "guardián de la seguridad" indispensable en escenarios como la producción industrial, la construcción de sistemas eléctricos y nuevas aplicaciones energéticas, gracias a sus fuertes capacidades de protección y amplia adaptabilidad. Hoy exploraremos este dispositivo desde múltiples dimensiones para descubrir los secretos de cómo protege la seguridad del circuito.

I. Conociendo los MCCB: ¿Qué son y qué los diferencia?

Básicamente, un MCCB es un dispositivo eléctrico de protección utilizado en sistemas de distribución de energía de bajo voltaje, con su función principal como "guardián" de la seguridad del circuito. Estructuralmente, consta principalmente de carcasas de plástico aisladas de alta resistencia, contactos conductores y unidades de disparo. La carcasa aislada no sólo protege los componentes internos de interferencias externas sino que también previene eficazmente los riesgos de descargas eléctricas.

Mucha gente confunde los MCCB con los disyuntores en miniatura (MCB) más comunes, pero existen diferencias significativas entre los dos. En comparación con los MCB, los MCCB tienen una corriente nominal más alta (normalmente entre 63 A y 1600 A) y una mayor capacidad de corte, lo que les permite manejar escenarios eléctricos de alta potencia. Por ejemplo, los MCB se utilizan comúnmente en circuitos de iluminación y enchufes domésticos, mientras que los MCCB se utilizan más para proteger motores en talleres de fábricas y circuitos principales de distribución de energía en edificios grandes.

II. Revelación de funciones principales: ¿Cómo protegen los MCCB la seguridad de los circuitos?

El valor central de los MCCB radica en la "protección", que se puede dividir en tres funciones clave para contrarrestar los riesgos de fallas de circuitos desde diferentes dimensiones.

Primero está la protección contra sobrecargas. Cuando la corriente en un circuito excede continuamente la corriente nominal del disyuntor, como cuando varios dispositivos en una fábrica arrancan simultáneamente, causando una carga excesiva, la tira bimetálica dentro del disyuntor se calienta y se deforma debido al efecto térmico de la corriente. Esto luego activa el mecanismo de disparo para cortar rápidamente el circuito. Este proceso evita eficazmente que la capa aislante de los cables se queme debido a un sobrecalentamiento prolongado, deteniendo los incendios en su origen.

En segundo lugar está la protección contra cortocircuitos. Un cortocircuito es una de las fallas más peligrosas en un circuito. Cuando ocurre, el aumento repentino de una corriente masiva puede quemar el equipo e incluso provocar explosiones. En este punto, entra en juego la unidad de disparo electromagnético del MCCB: la fuerte fuerza electromagnética generada por la gran corriente atrae rápidamente el núcleo de hierro, lo que hace que el mecanismo de disparo corte el circuito en milisegundos, como un "freno de emergencia" para el circuito, minimizando al máximo las pérdidas por falla.

Además, según las necesidades de los diferentes escenarios de aplicación, los MCCB pueden equiparse con funciones de protección adicionales. Por ejemplo, agregar un módulo de corriente residual permite una protección contra fugas para evitar descargas eléctricas; La instalación de un módulo de protección contra sobretensión/subtensión protege los equipos de precisión de daños causados ​​por anomalías de tensión, demostrando plenamente la flexibilidad de sus funciones.

III. Parámetros clave: los "indicadores duros" para seleccionar el dispositivo adecuado

Para garantizar que los MCCB proporcionen una protección óptima, es fundamental seleccionar los parámetros correctos. Los siguientes parámetros básicos determinan directamente si un disyuntor se puede adaptar a escenarios eléctricos específicos.

La corriente nominal (In) es un parámetro fundamental, haciendo referencia a la corriente máxima que el disyuntor puede transportar de forma continua. Debe coincidir con precisión según la potencia de carga. Por ejemplo, en un sistema fotovoltaico (PV), la corriente nominal del MCCB debe seleccionarse en función de la corriente de salida del conjunto fotovoltaico; no debe ser demasiado pequeña (para evitar disparos frecuentes) ni demasiado grande (para evitar perder su propósito protector).

La capacidad de corte (Icu/Ics) está relacionada con la capacidad de manejo de fallas, refiriéndose a la corriente de falla máxima que el disyuntor puede interrumpir de manera segura. Al seleccionar un MCCB, es necesario considerar el valor de corriente de cortocircuito calculado del sistema de distribución de energía. Si la capacidad de corte es insuficiente, es posible que el disyuntor no corte eficazmente el circuito durante una falla de cortocircuito, lo que provocará accidentes de seguridad más graves.

La tensión nominal (Ue) debe coincidir con el nivel de tensión del circuito. Las clasificaciones comunes incluyen 220 V monofásico y 380 V trifásico. Una discrepancia en el voltaje no solo afectará el funcionamiento normal del disyuntor sino que también puede dañar los componentes internos.

La curva de disparo determina la sensibilidad de la protección. Los tipos de curvas comunes (B, C, D) son adecuados para diferentes cargas. Por ejemplo, la Curva C es aplicable a cargas de iluminación y energía general, mientras que la Curva D, con mayor tolerancia a las corrientes de irrupción, es más adecuada para equipos con corrientes de arranque altas, como motores y compresores.

IV. Amplia gama de aplicaciones: una "barrera de seguridad" desde la industria hasta la vida diaria

Con su excelente rendimiento, los MCCB se aplican en casi todos los aspectos de la distribución de energía de bajo voltaje.

En el campo de la distribución de energía industrial, los MCCB actúan como "administradores de seguridad" en los talleres de las fábricas, brindando protección contra sobrecargas y cortocircuitos para equipos de alta potencia, como motores, líneas de producción y máquinas herramienta grandes, garantizando que los procesos de producción no se vean interrumpidos por fallas en los circuitos.

En los sistemas eléctricos de construcción, ya sea en centros comerciales, edificios de oficinas o edificios residenciales de gran altura, los MCCB se utilizan a menudo como interruptores principales en cajas de distribución o interruptores de protección para la distribución de energía en el piso. Salvaguardan la seguridad eléctrica de todo el edificio y evitan cortes de energía a gran escala o incendios causados ​​por fallas en los circuitos locales.

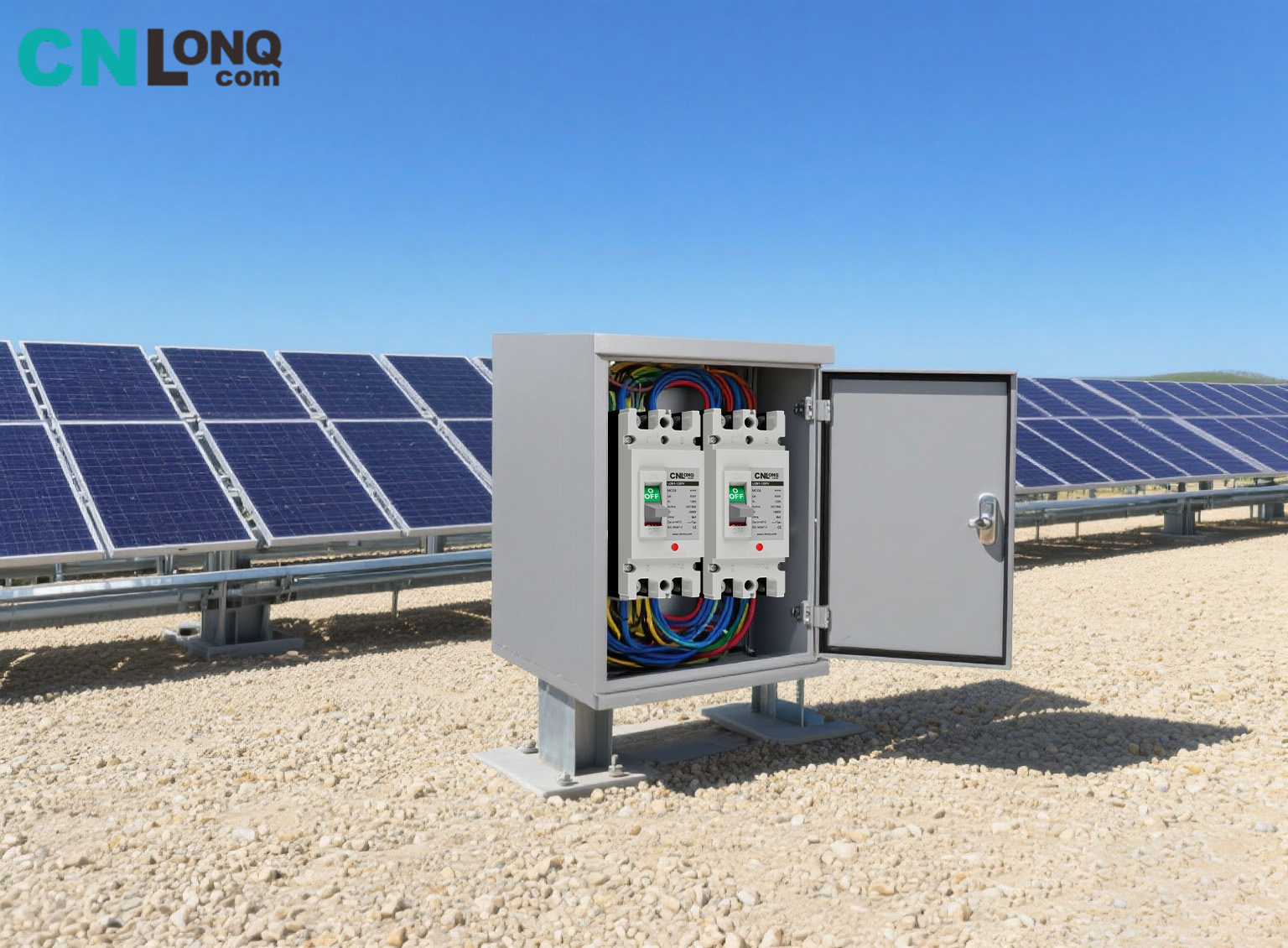

En el nuevo sector energético, su papel es igualmente crítico. En los sistemas fotovoltaicos, los MCCB se instalan en cajas combinadoras y en el lado del inversor para proteger los circuitos de salida de los conjuntos fotovoltaicos; en los sistemas de almacenamiento de energía, protegen los circuitos de las baterías, evitando riesgos de seguridad como la sobrecarga y los cortocircuitos de las baterías, y brindando protección para la aplicación de energía limpia.

Incluso en escenarios civiles de alta potencia, como villas y residencias grandes, los MCCB pueden brindar protección confiable para electrodomésticos de alta potencia como aires acondicionados centrales, calentadores de agua eléctricos y sistemas de purificación de agua para toda la casa, resolviendo el problema de la corriente nominal insuficiente en los MCB comunes.

V. Ventajas principales: ¿Por qué los MCCB son la "opción preferida"?

En comparación con otros dispositivos de protección, los MCCB tienen claras ventajas, una razón clave para su aplicación generalizada.

La fuerte adaptabilidad medioambiental es un punto destacado. La carcasa de plástico con aislamiento de alta resistencia puede soportar entornos hostiles como altas temperaturas, bajas temperaturas, humedad y radiación ultravioleta. Ya sea en plantas de energía fotovoltaica al aire libre o en salas de distribución de sótanos, los MCCB pueden funcionar de manera estable y es menos probable que envejezcan o fallen debido a factores ambientales.

La alta confiabilidad se refleja en la precisión de los componentes centrales. Las piezas clave, como las unidades de disparo, mantienen una precisión estable y hay poco riesgo de mal funcionamiento o falla de protección durante el uso a largo plazo, lo que brinda protección continua para la seguridad del circuito.

La fácil operación y mantenimiento reduce el umbral de uso. Con una estructura compacta y un tamaño moderado, los MCCB se pueden integrar directamente en diversos equipos de distribución de energía sin herramientas complejas durante la instalación. El mantenimiento diario solo requiere controles regulares para detectar daños en la carcasa o cableado suelto, y una prueba manual anual del "botón de disparo"; no es necesario reemplazar componentes con frecuencia, lo que reduce significativamente los costos de operación y mantenimiento.

Además, una buena capacidad de ampliación permite que los MCCB se adapten a las necesidades inteligentes. Al agregar contactos auxiliares y módulos de alarma, se pueden realizar funciones como monitoreo remoto y alarmas de fallas, cumpliendo con los requisitos de gestión inteligente en los sistemas de distribución de energía modernos.

VI. Uso y mantenimiento: garantizar que el "guardián" funcione a largo plazo

Para garantizar que los MCCB mantengan un rendimiento estable a largo plazo, es esencial un uso estandarizado y un mantenimiento regular.

Se requiere un estricto cumplimiento de las normas de instalación. Al realizar el cableado, los terminales deben apretarse para evitar el sobrecalentamiento causado por un mal contacto; Los cables vivos, neutros y de tierra deben conectarse correctamente. Invertir la polaridad puede hacer que la función de protección sea ineficaz, creando posibles riesgos de seguridad.

No se debe descuidar el mantenimiento diario. Se recomienda comprobar cada trimestre si hay daños en la carcasa o grietas y terminales sueltos. Cada año, presione manualmente el "botón de disparo" para probar si la función de protección funciona normalmente; si el botón no activa un disparo, es necesaria una inspección o reemplazo oportuno.

Al mismo tiempo, hay que tener en cuenta los tabúes de sustitución: después de un disparo provocado por una avería, no rearmar el interruptor a ciegas. Primero, identifique la causa de la falla (por ejemplo, equipo sobrecargado o puntos de cortocircuito en la línea) y solo reiníciela después de que se resuelva la falla. Si el disyuntor se dispara repetidamente o el gabinete está dañado, se debe reemplazar de inmediato incluso si no hay daños externos obvios; no se permite una "operación defectuosa", ya que puede provocar accidentes de seguridad debido al envejecimiento del equipo.

Desde la estructura básica hasta las funciones principales, desde la selección de parámetros hasta la aplicación práctica, los MCCB construyen una "barrera de seguridad" sólida para los sistemas de distribución de energía de bajo voltaje. Comprenderlos y usarlos adecuadamente garantizará mejor la seguridad del circuito y brindará un fuerte apoyo para el funcionamiento estable de la producción y la vida diaria.
