¿Cuáles son los escenarios de uso de las cajas combinadoras de CC?

El principio de funcionamiento de uncaja combinadoraImplica principalmente la conexión y protección del circuito. Cuando los módulos fotovoltaicos generan energía CC, se conectan al puerto de entrada de la caja combinadora mediante cables. El circuito dentro de la caja combinadora combina y distribuye esta energía CC y luego envía la energía CC combinada a un inversor u otro equipo. Durante el proceso de combinación, la caja combinadora monitorea parámetros como corriente, voltaje y potencia para cada cadena fotovoltaica e implementa dispositivos de protección contra cortocircuitos, conexiones inversas y sobrecorriente.

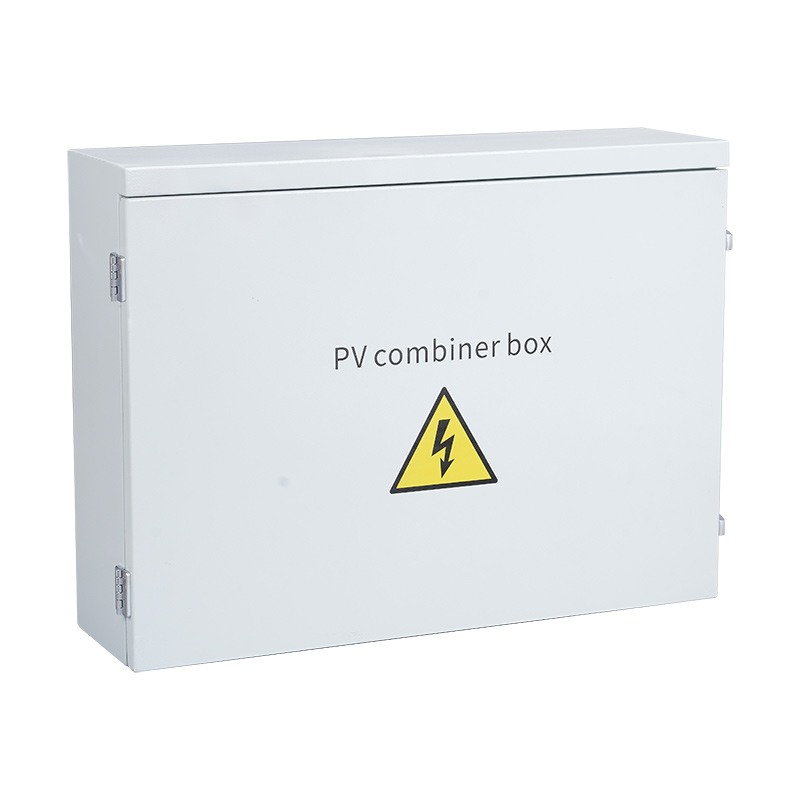

1. Caja combinadora de CC

Esto combina múltiplescorriente continuacorrientes generadas por un panel solar a la entrada del inversor. Para reducir el impacto en la red y evitar daños al inversor debido a un voltaje excesivo, normalmente se utiliza una conexión paralela multicanal. Según el rango de voltaje CC de entrada del inversor, se conecta en serie una cierta cantidad de módulos fotovoltaicos con las mismas especificaciones para formar una cadena de módulos fotovoltaicos. Luego, estas cadenas se conectan a la caja combinadora de protección contra rayos del conjunto fotovoltaico. Luego, la salida pasa a través de un pararrayos y un disyuntor, lo que facilita la conexión a inversores posteriores.

2. Caja combinadora de CA

Se utiliza para sistemas de generación de energía fotovoltaica compuestos por inversores de cadena y se instala entre el lado de salida de CA del inversor y el punto/carga de conexión a la red. Está equipado con disyuntores de entrada, disyuntores de salida, pararrayos de CA e instrumentos de monitoreo inteligentes opcionales (voltaje, corriente, potencia, energía eléctrica y otras señales del sistema de monitoreo). Su función principal es combinar las corrientes de salida de múltiples inversores y protegerlos de daños provenientes del lado/carga de la conexión a la red de CA. Sirve como punto de desconexión de la salida del inversor, mejora la seguridad del sistema y protege la seguridad del personal de instalación y mantenimiento.

Notas sobre la instalación eléctrica de la caja combinadora.

(1) Sólo los ingenieros eléctricos profesionales pueden operar y conectar los cables; el funcionamiento y el cableado deben cumplir con las normas pertinentes del país y del área local;

(2) Antes de instalar elcaja combinadora, utilice un megaóhmetro para realizar pruebas de aislamiento en los componentes internos.

(3) La disposición y el espaciado de los componentes en la caja deben cumplir con las disposiciones de las regulaciones pertinentes y deben garantizar los requisitos de puesta en servicio, operación, mantenimiento, inspección y operación segura.

(4) La entrada y la salida no se pueden conectar al revés.

(5) Después de conectar la caja de conexiones de protección contra rayos fotovoltaica al sistema de generación de energía fotovoltaica, el terminal de tierra de la caja de protección contra rayos debe estar conectado de manera confiable al cable de tierra o barra colectora de protección contra rayos.

(6) Al conectar el cableado externo, asegúrese de que los tornillos estén apretados para evitar que el cableado se afloje.

(7) Se deben fijar firmemente un diagrama del sistema resistente a la decoloración y los diagramas de cableado secundario necesarios dentro de la caja o en la puerta del gabinete.

(8) Se deben utilizar cables retardantes de llama para el cableado. Deben estar dispuestos de forma ordenada, hermosa e instalada de forma segura para garantizar un buen contacto.
