Análisis de las diferencias y ventajas/desventajas entre los interruptores de circuitos de CA y los interruptores de circuitos de CC

I. Diferencias clave entre los interruptores de circuito de CA y DC

1. Métodos de extinción de arco

Interruptores de circuito de CA:

La corriente de CA tiene múltiples puntos de cruce cero por segundo (por ejemplo, 50Hz AC cruza cero 100 veces por segundo), lo que permite que los arcos se extinguen naturalmente.

Los tipos comunes incluyen disyuntores de aire, interruptores de circuitos de aceite y interruptores SF6, que aprovechan el cruce de cero para la interrupción de arco rápido.

Interruptores de circuito de DC:

DC no tiene cruce cero natural, lo que hace que la supresión de arco sea más desafiante.

Las técnicas de extinción de arco común incluyen:

Reventón magnético (usando campos magnéticos para estirar y enfriar el arco)

Enfriamiento de arco a base de gas (por ejemplo, SF6)

Conmutación de estado sólido (por ejemplo, interruptores híbridos basados ​​en IGBT/MOSFET)

2. Diseño estructural

Interruptores de circuito de CA:

Estructura relativamente simple, menor costo.

Por lo general, use contactos mecánicos + chutas de arco.

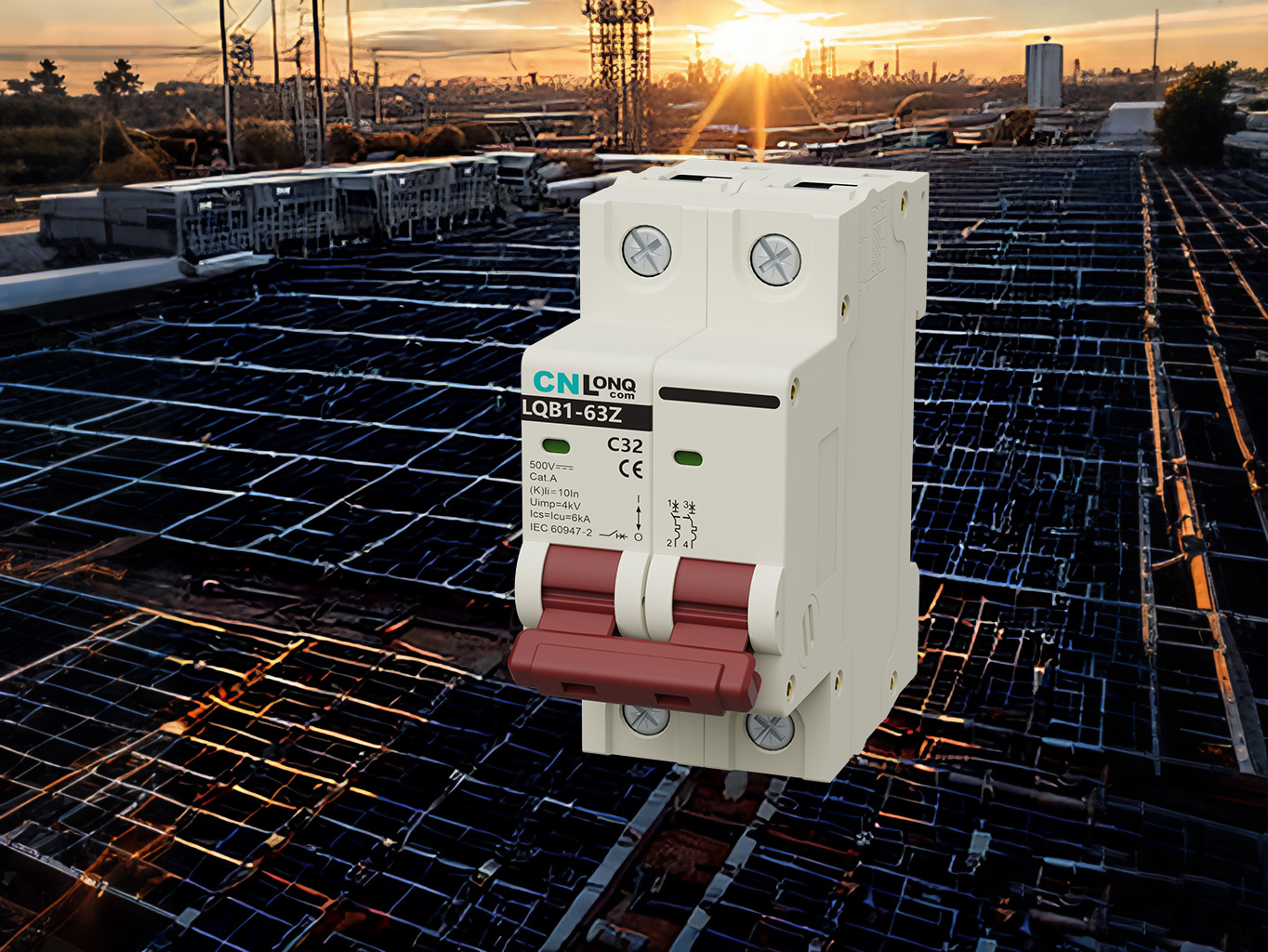

Interruptores de circuito de DC:

Requieren una supresión de arco más fuerte, lo que lleva a diseños más complejos (por ejemplo, bobinas magnéticas, tallas de arco especializadas).

Los sistemas de CC de alto voltaje (por ejemplo, granjas solares, transmisión HVDC) a menudo usan interruptores híbridos (interruptores mecánicos + interruptores semiconductores).

3. Clasificaciones de voltaje y capacidad de ruptura

Interruptores de circuito de CA:

Se utiliza en aplicaciones de bajo voltaje (por ejemplo, residencial de 220 V) a aplicaciones de alto voltaje (por ejemplo, cuadrícula de 110kV).

Capacidad de ruptura medida en KA (kiloameros), por ejemplo, interruptores domésticos, típicamente 6ka -10ka.

Interruptores de circuito de DC:

Principalmente para sistemas de bajo a medio voltaje (por ejemplo, 12V- 1500V en aplicaciones solares/EV).

La capacidad de romper es más crítica debido al arco persistente, que requiere diseños especializados.

4. Escenarios de aplicación

Tipo de circuito Aplicaciones típicas

Circuitadores de CA Distribución de energía residencial/industrial, cuadrículas comerciales

Rompedores de circuitos de DC Sistemas fotovoltaicos solares, almacenamiento de baterías, carga EV, tránsito ferroviario (por ejemplo, energía metropolitana)

Iii. Comparación de ventajas y desventajas

1. Ventajas de los interruptores de circuitos de CA

✅ Costo más bajo: la construcción más simple reduce los gastos de fabricación y mantenimiento.

✅ Tecnología madura: diseños estandarizados debido al uso generalizado de la cuadrícula de CA.

✅ Extinte de arco más fácil: el cruce cero natural garantiza una operación confiable.

2. Desventajas de los interruptores de circuitos de CA

❌ No se puede usar en los circuitos de CC: puede no interrumpir los arcos de CC, lo que posa riesgos de incendio.

3. Ventajas de los interruptores de circuitos de DC

✅ Diseñado para sistemas de CC: supresión de arco efectiva para una operación segura.

✅ Esencial para las energías renovables: crítica en la carga solar, almacenamiento y EV.

✅ Alta confiabilidad: los métodos avanzados de enfriamiento aseguran la protección.

4. Desventajas de los interruptores de circuitos de DC

❌ Mayor costo: los diseños complejos los hacen 2–5x más caros que los interruptores de aire acondicionado.

❌ Exigente tecnológicamente: los interruptores de CC de alta corriente (por ejemplo, HVDC) requieren materiales avanzados.

IV. ¿Cómo elegir entre disyuntores de CA y DC?

Tipo actual:

AC Power (hogar/industrial) → interruptor de circuito de CA

DC Power (Solar/Battery/EV) → interruptor de circuito de CC

Capacidad de ruptura:

Los sistemas DC necesitan interruptores de mayor calificación (por ejemplo, 1000V/20a para solar).

Certificaciones:

AC Breakers: cumpla con IEC 60898 (residencial) o IEC 60947 (industrial).

DC Breakers: Conozca los estándares UL 489B o IEC 60947-2.

V. Tendencias futuras

Breakers híbridos: combinando la conmutación mecánica y de estado sólido para un mejor rendimiento de CC.

Características inteligentes: monitoreo integrado para control remoto (por ejemplo, interruptores fotovoltaicos inteligentes).

Soporte de mayor voltaje: avance de la tecnología de interruptores HVDC para aplicaciones a escala de cuadrícula.

Conclusión

Los interruptores de circuitos de CA y CC difieren significativamente debido a la naturaleza de las corrientes que manejan. Los interruptores de CA dominan las redes tradicionales debido a su rentabilidad y confiabilidad, mientras que los interruptores de DC son indispensables en los sistemas de energía renovable a pesar de su mayor costo. Seleccionar el tipo correcto es crucial para garantizar la seguridad eléctrica y la estabilidad del sistema.
