PV Combiner Box: el "Smart Power Manager" de Solar Systems: una guía completa

I. Definición y función de las cajas de combinadores fotovoltaicos

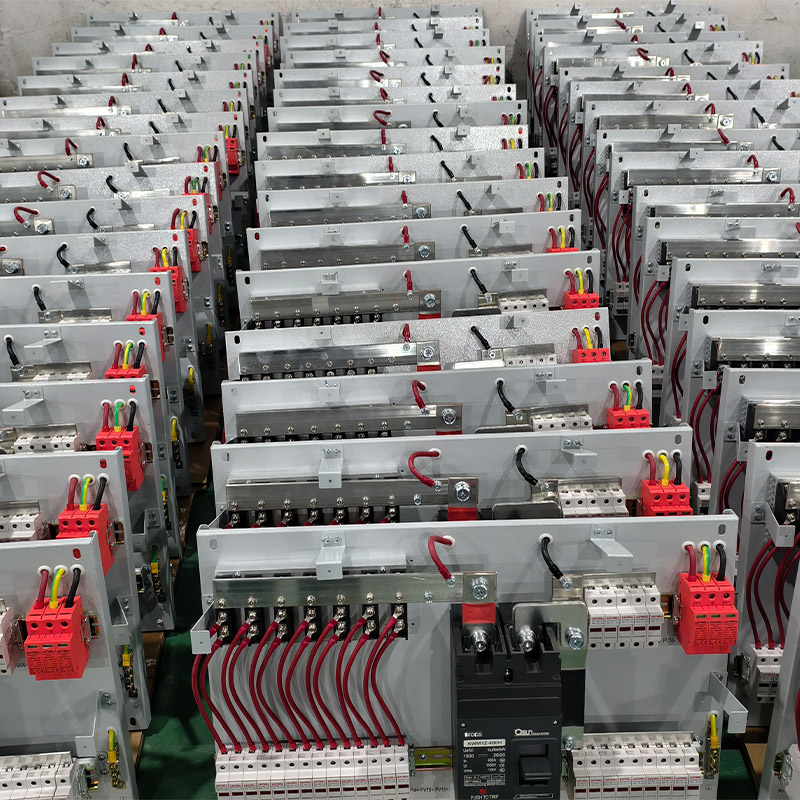

Una caja de combinador PV (caja de combinador fotovoltaico) es un componente eléctrico crítico en los sistemas de energía solar. Es responsable de recolectar, proteger y monitorear la potencia de CC generada por las cadenas fotovoltaicas y transmitirla al inversor. Actuando como el "centro de envío de energía" de una estación de energía solar, garantiza una transmisión de electricidad eficiente y segura.

Funciones centrales

Agregación actual: conexión paralela de múltiples cadenas fotovoltaicas (por ejemplo, 12-24 cadenas) para reducir el desorden de cable y optimizar la estructura del sistema.

Protección del circuito: previene sobrecargas, cortocircuitos y corrientes inversas, asegurando un funcionamiento seguro.

Monitoreo inteligente: detección en tiempo real de voltaje, corriente y potencia para cada cadena, lo que permite un diagnóstico de falla rápida.

¿Por qué necesitas una caja de combinador?

✔ Mejora la confiabilidad del sistema al evitar que las fallas de una sola cuerda afecten la generación general.

✔ Reduce las pérdidas de línea y mejora la eficiencia de la transmisión.

✔ Proporciona datos de operación inteligentes, reduciendo los costos de mantenimiento a largo plazo.

II. Roles centrales de las cajas de combinadores fotovoltaicos

1. Agregación de corriente para transmisión optimizada

Los módulos fotovoltaicos se conectan típicamente en las cadenas, y el cuadro combinador fusiona múltiples cadenas para formar una salida de corriente más alta.

Ejemplo: un sistema solar de 10kW puede consistir en 5 cadenas (2kW cada una), que la caja de combinador combina antes de enviar energía al inversor.

2. Protección de circuito de múltiples capas

Función de características de protección

DC Fuse/Circuiter corta el circuito durante sobrecargas o cortocircuitos para evitar riesgos de fuego.

El bloqueo del diodo previene el flujo de corriente inversa (por ejemplo, cuando una cadena está sombreada).

Guardias de protección de sobretensión contra picos de voltaje causados ​​por rayos o fluctuaciones de la red.

3. Monitoreo y mantenimiento inteligente

Cajas de combinadores avanzados Registro de datos de características, seguimiento:

✅ Corriente/voltaje por cadena

✅ Potencia y eficiencia total del sistema

✅ Alertas de fallas (por ejemplo, cuerdas anormales, fusibles tropezados)

El monitoreo remoto (4G/Wi-Fi) permite una resolución rápida de problemas.

Iii. Protección de relámpagos en cajas de combinadores fotovoltaicos

Dado que los sistemas fotovoltaicos están expuestos al aire libre, ¡la protección del rayo es una característica de diseño crítico!

1. Dispositivo de protección contra sobretensiones (SPD)

Función: absorbe sobretensiones de alto voltaje por rayos o fluctuaciones de la cuadrícula.

Instalación: típicamente colocada en los terminales de entrada/salida de CC.

2. Protección contra la puesta a tierra

El recinto de metal debe estar adecuadamente conectado a tierra para disipar de forma segura las corrientes de los rayos.

Estándar: resistencia al suelo <4Ω (<1Ω para plantas a gran escala).

3. Diseño de aislamiento

Los terminales de aislamiento de rayos evitan que las oleadas de alto voltaje afecten a otros circuitos.

⚠ Notas importantes:

En áreas propensas a un rayo, elija cajas certificadas con TUV/CE con altas clasificaciones de protección (por ejemplo, IP65).

Inspeccione SPDS regularmente (reemplace cada ~ 2 años).

IV. Tipos de cajas de combinadores fotovoltaicos y guía de selección

Las cajas de combinadores se clasifican por aplicación:

1. Por número de entradas

Escriba funciones de aplicación

4-8 Entrada (pequeña) Rooftop residencial PV Estructura simple, bajo costo

12-24 Entrada (estándar) Plantas comerciales/medianas Monitoreo inteligente, protección de rayos robusto

24+ Entradas (grandes) granjas solares a escala de servicios públicos de alta protección (IP67), control remoto

2. Por funcionalidad

Básico: fusibles + conmutadores (proyectos presupuestarios)

Smart: Registro de datos, anti-reverso, recuperación de PID (uso comercial premium)

Propina de explosión: para entornos peligrosos (acero inoxidable + certificaciones)

3. Por estilo de montaje

Montado en la pared: ahorro de espacio para los tejados

Standing: Mantenimiento más fácil para plantas grandes

V. ¿Cómo elegir el cuadro Combinador correcto?

1. Magaz de canales de entrada

Residencial: 4-8 insumos

Comercial: 12-24 entradas

Escala de utilidad: más de 24 entradas (diseño modular)

2. Verifique el índice de protección

Al aire libre: Mínimo IP65 (polvo/impermeable)

Costero/industrial: vivienda de acero inoxidable

3. Priorizar características inteligentes

Opta por modelos con escaneo de curvas IV y monitoreo remoto para un diagnóstico más fácil.

4. Verificar certificaciones

Internacional: TUV, CE, UL (América del Norte)

Doméstico: CQC, certificación "Golden Sun"

Conclusión: El héroe no reconocido de los sistemas solares

Aunque a menudo se pasan por alto, las cajas de combinador PV son indispensables para una generación de energía solar eficiente y segura. Desde la agregación actual hasta la protección del rayo, elevan el rendimiento del sistema en todos los niveles.

Consejos de selección:

🔹 PV residencial → 4-8 modelos inteligentes de entrada (monitoreo de Wi-Fi)

🔹 Plantas comerciales → 12-24 Entrada, alta protección (IP65 + SPD)

🔹 Utilidad a escala → modular, administrada remotamente

Actualice su sistema solar hoy, ¡vaya a la caja del combinador, sea su "Smart Power Manager"! ☀️
